Tool zur Druckoptimierung und Flüssigkeitsqualifizierung: Visualisieren, messen und analysieren Sie das Verhalten von Tropfen im Flug.
Visudrop

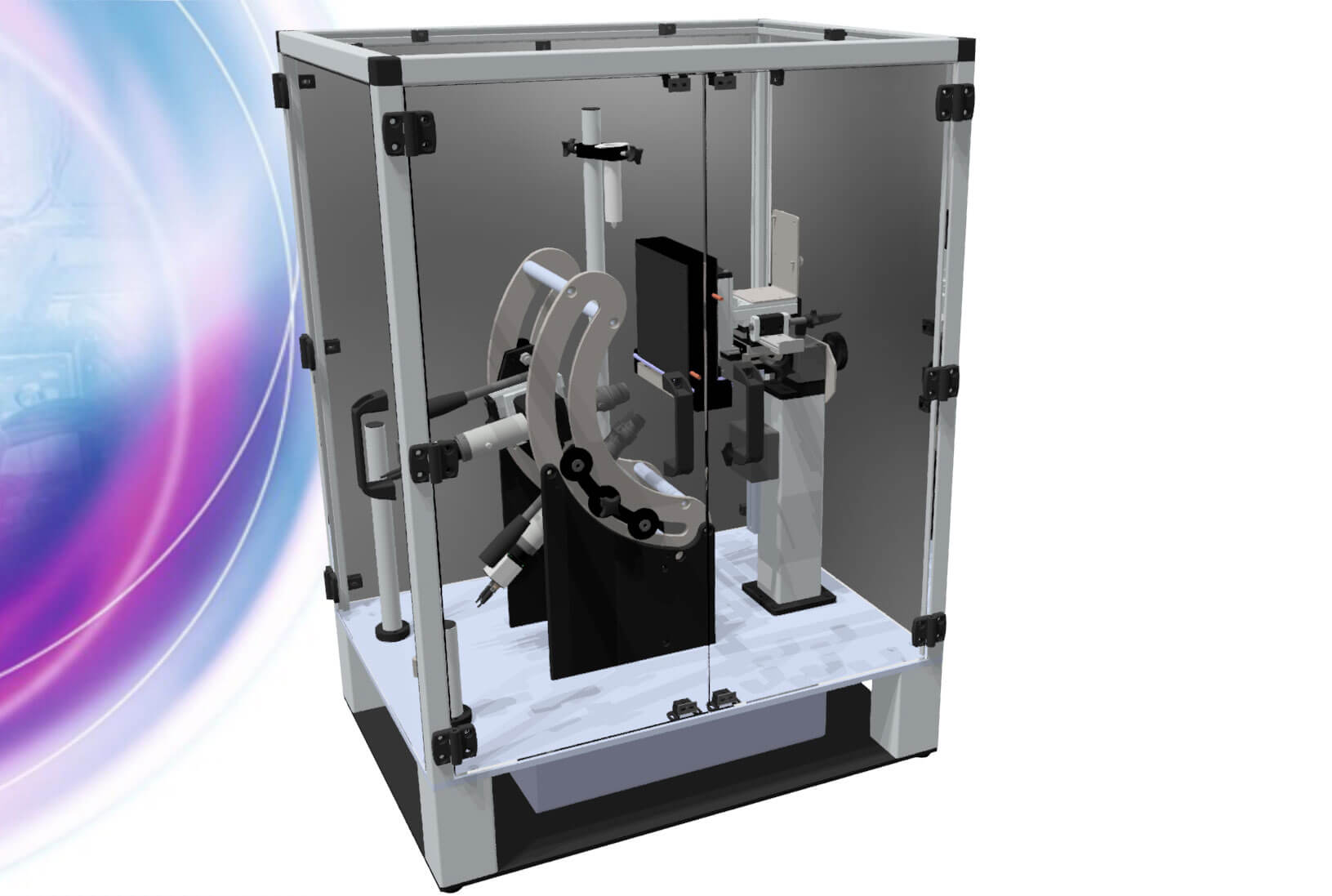

Visudrop ist ein Werkzeug zur Visualisierung von Tropfen, die beim Drucken ausgestoßen werden.

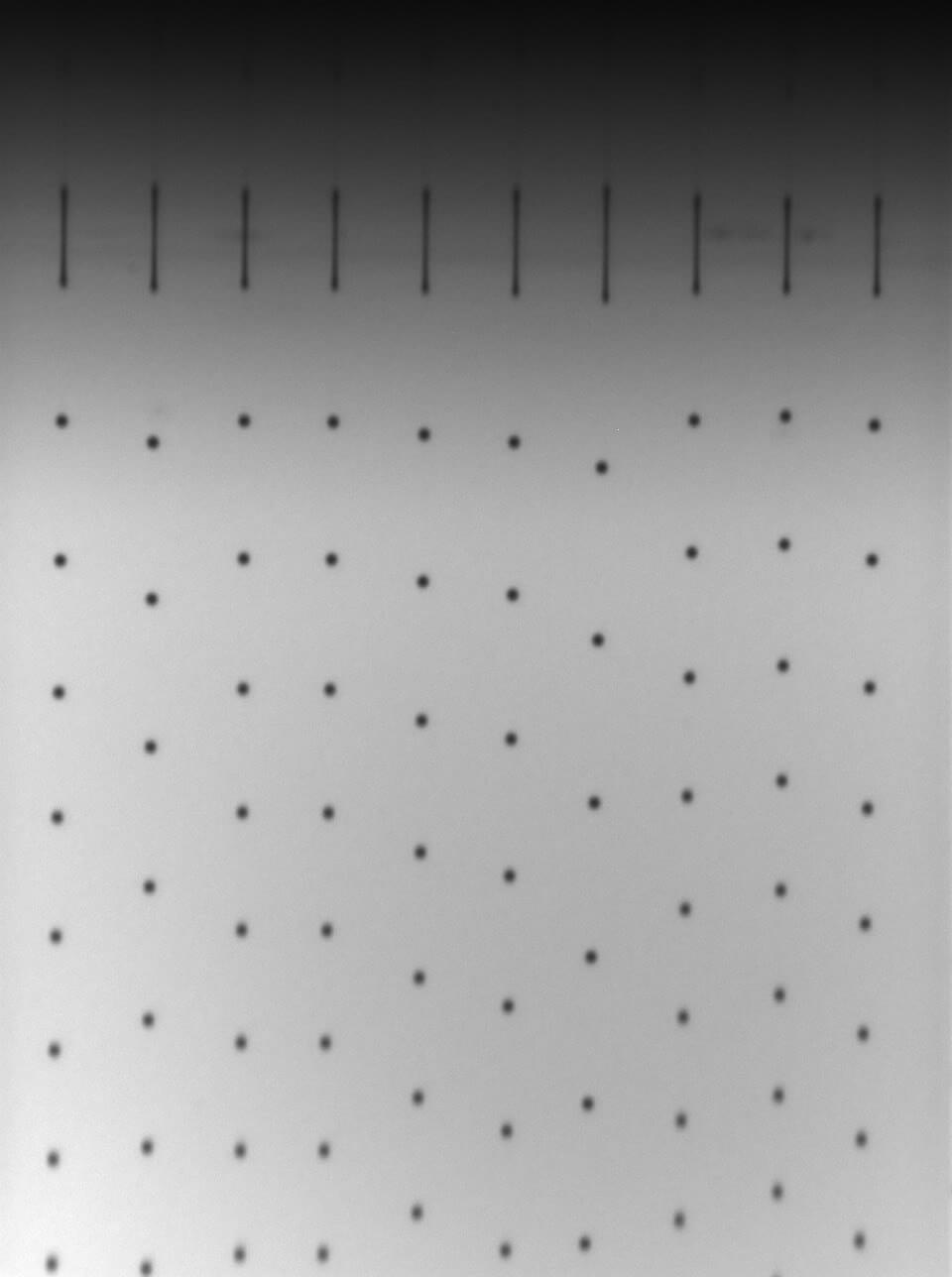

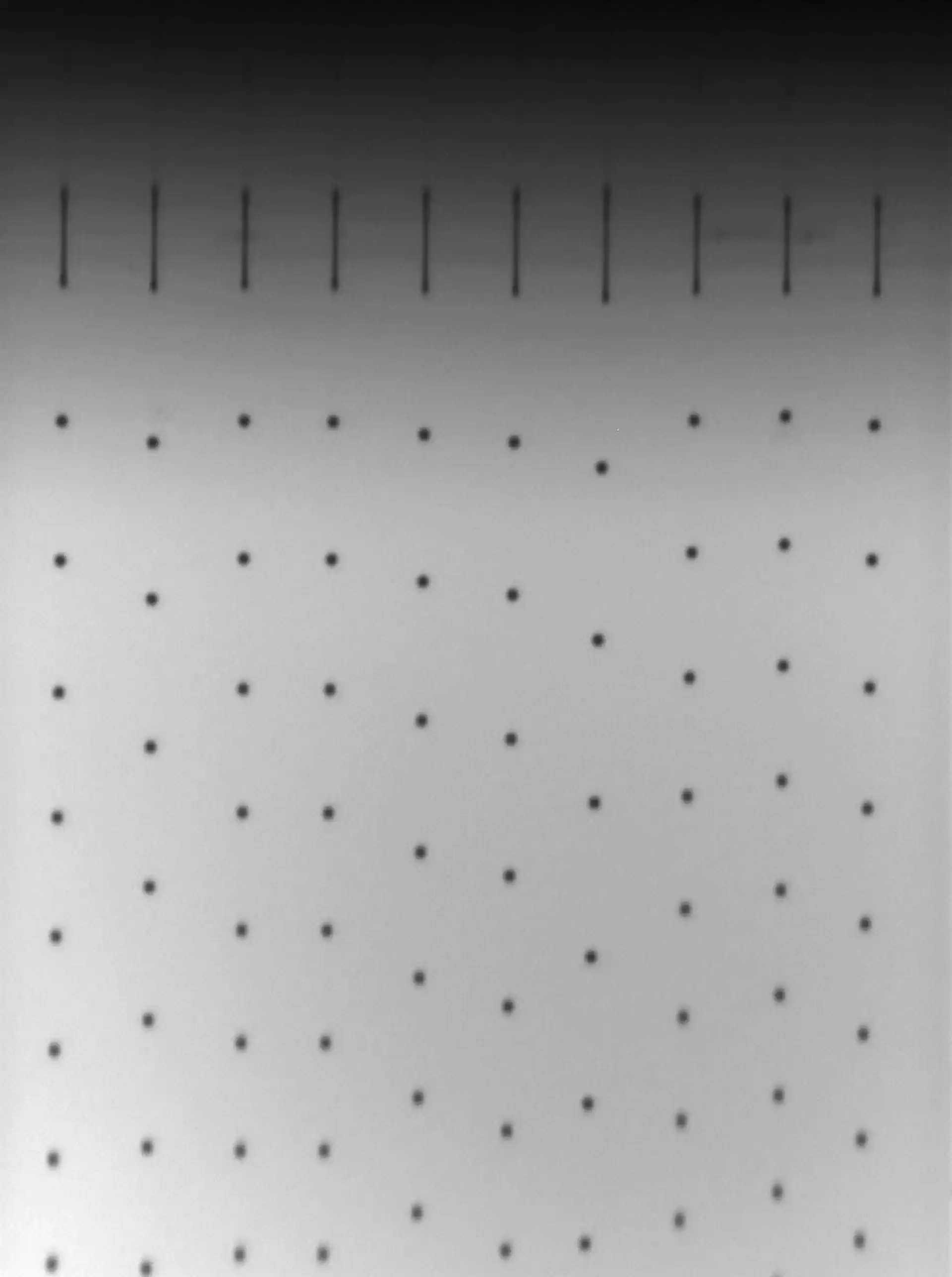

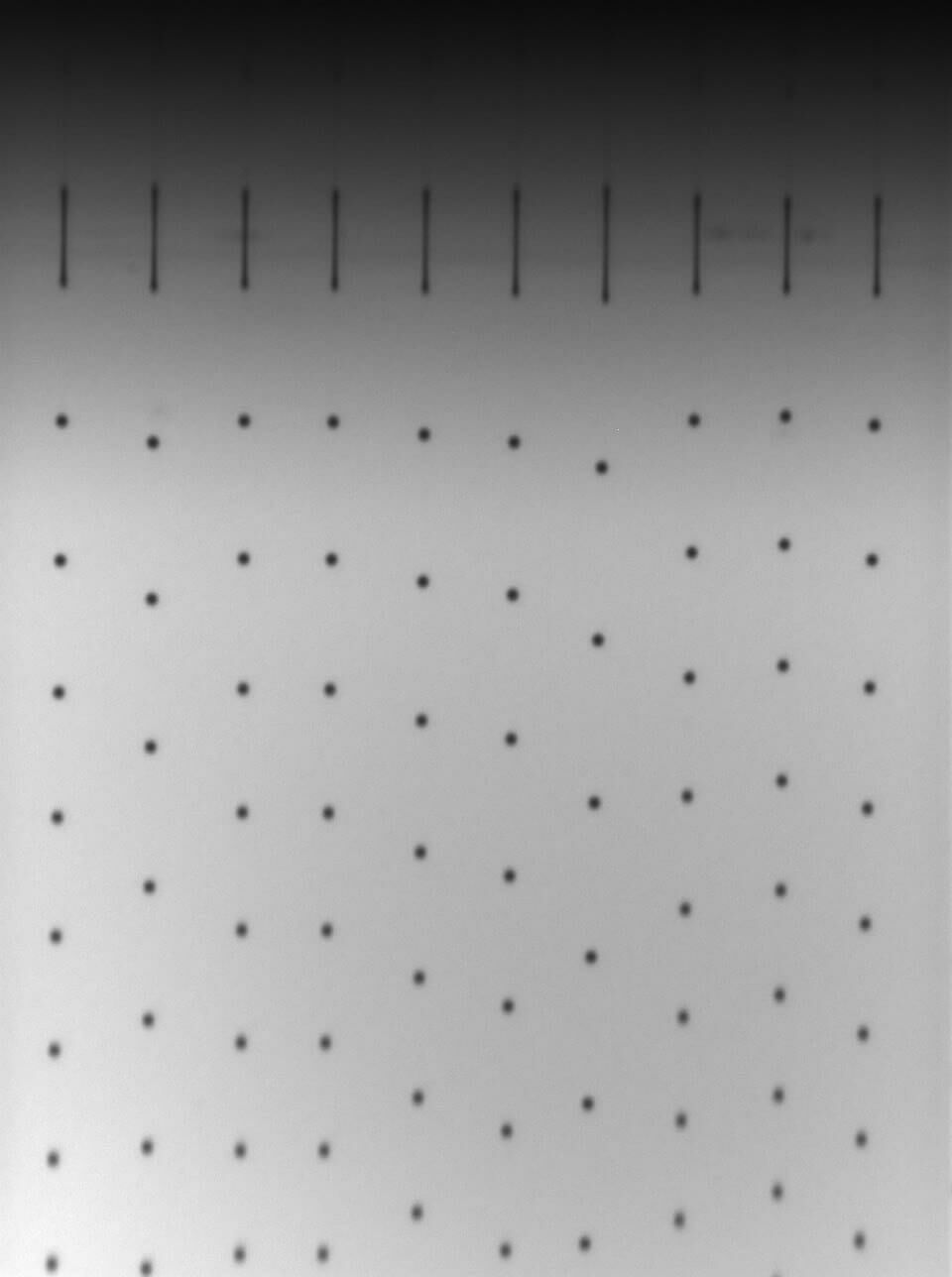

Es funktioniert, indem es mithilfe einer leistungsstarken Optik Bilder von fliegenden Tropfen aufnimmt. Diese Bilder werden dann analysiert, um Folgendes zu messen:
- Den Abstand zwischen den Tropfen in vertikaler und horizontaler Richtung.
- Die Geradlinigkeit der Strahlen
- Das Volumen und die Geschwindigkeit der Tropfen
- Die Wiederholbarkeit des Auswurfs.
Durch die Beeinflussung von Auswurfparametern wie Temperatur, Wellenform oder Frequenz kann der Forscher den Auswurf nach seinen Vorstellungen optimieren.

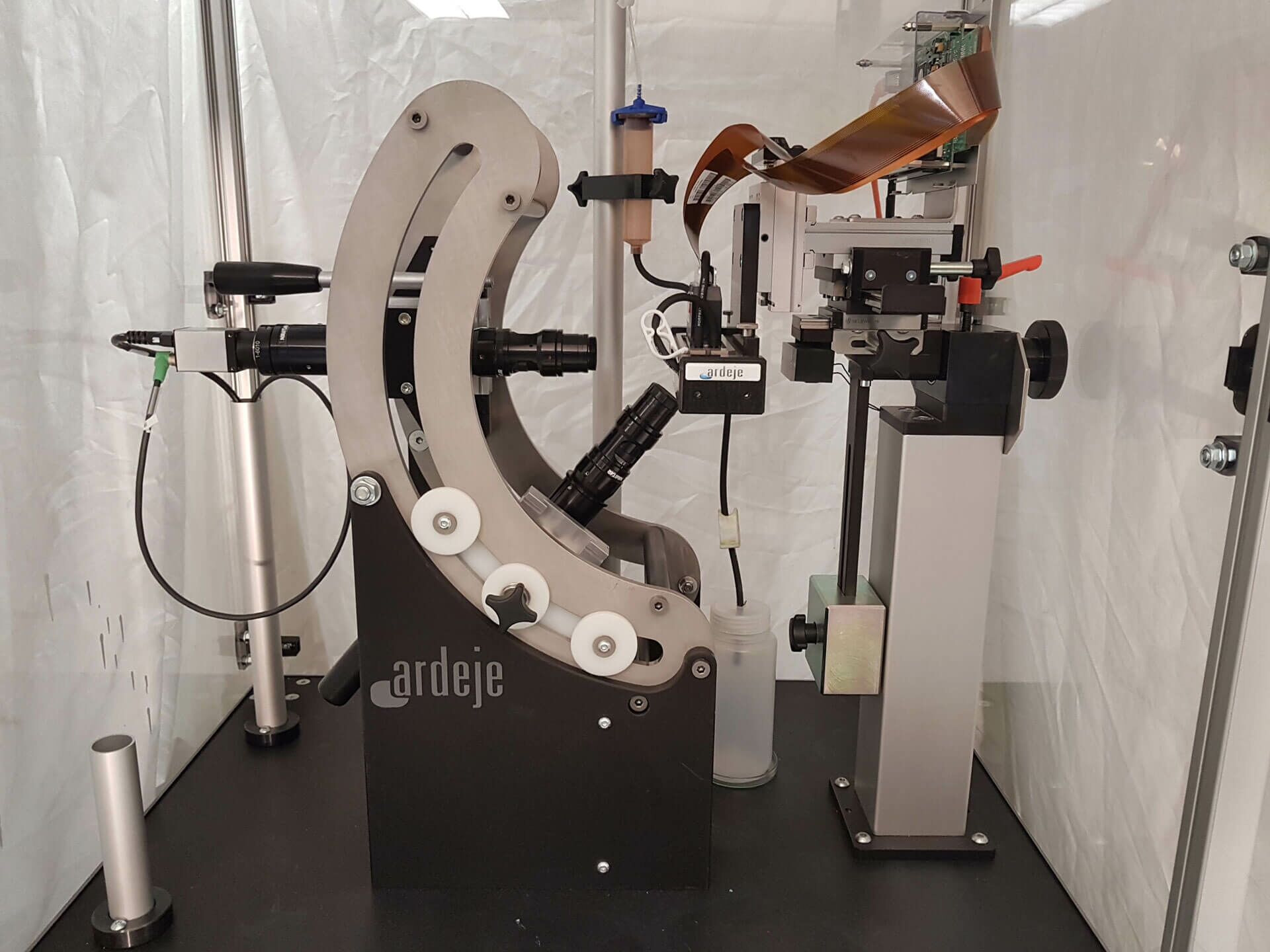

Das Visudrop ist ein einzigartiges Werkzeug, da es den Auswurf dank zweier Vorrichtungen aus mehreren Winkeln betrachten kann:

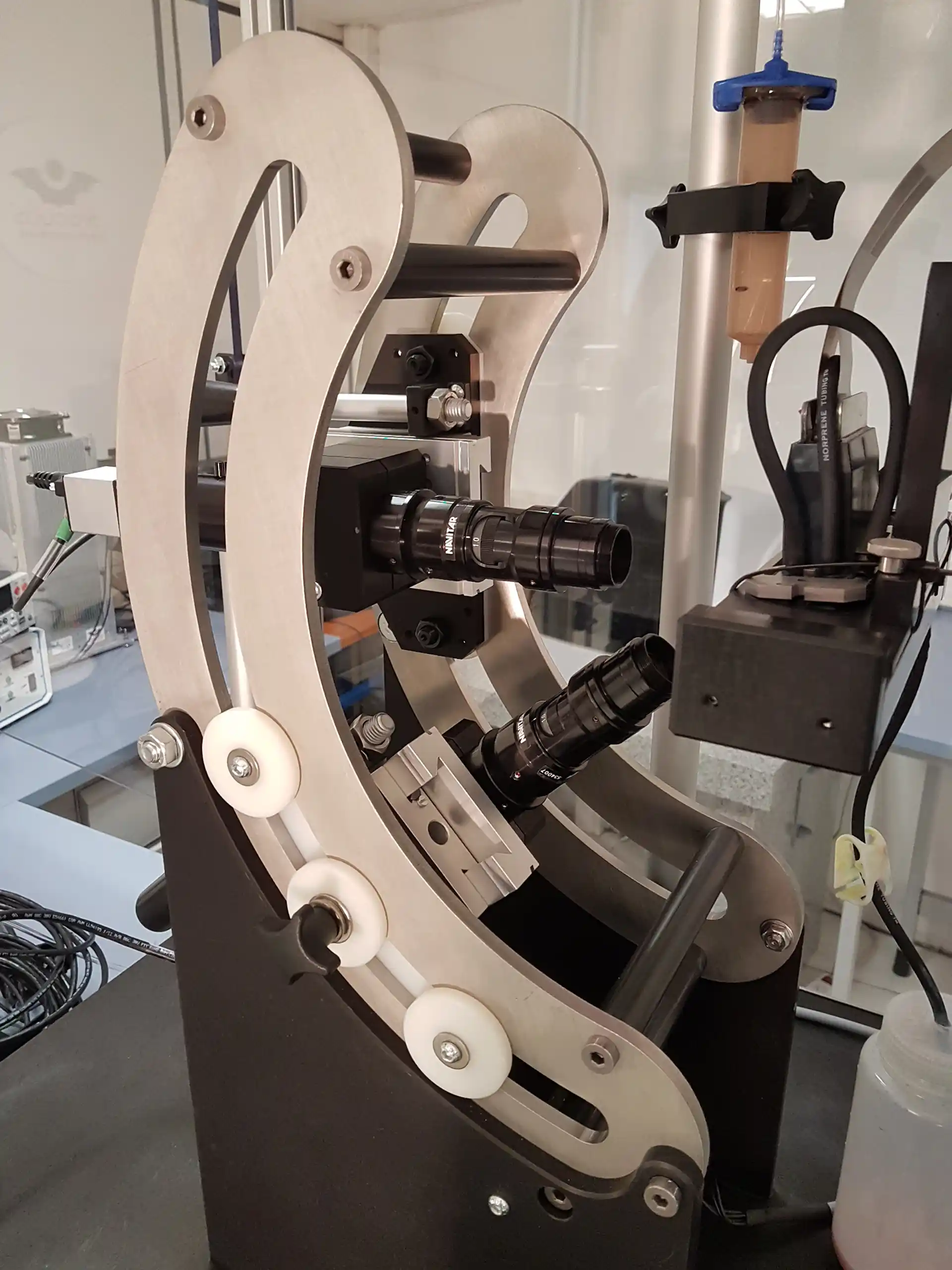

- Ein Bracket, an dem die Kamera befestigt ist: Messung der Kontaktwinkel des Tropfens mit dem Substrat, Goniometerfunktion.

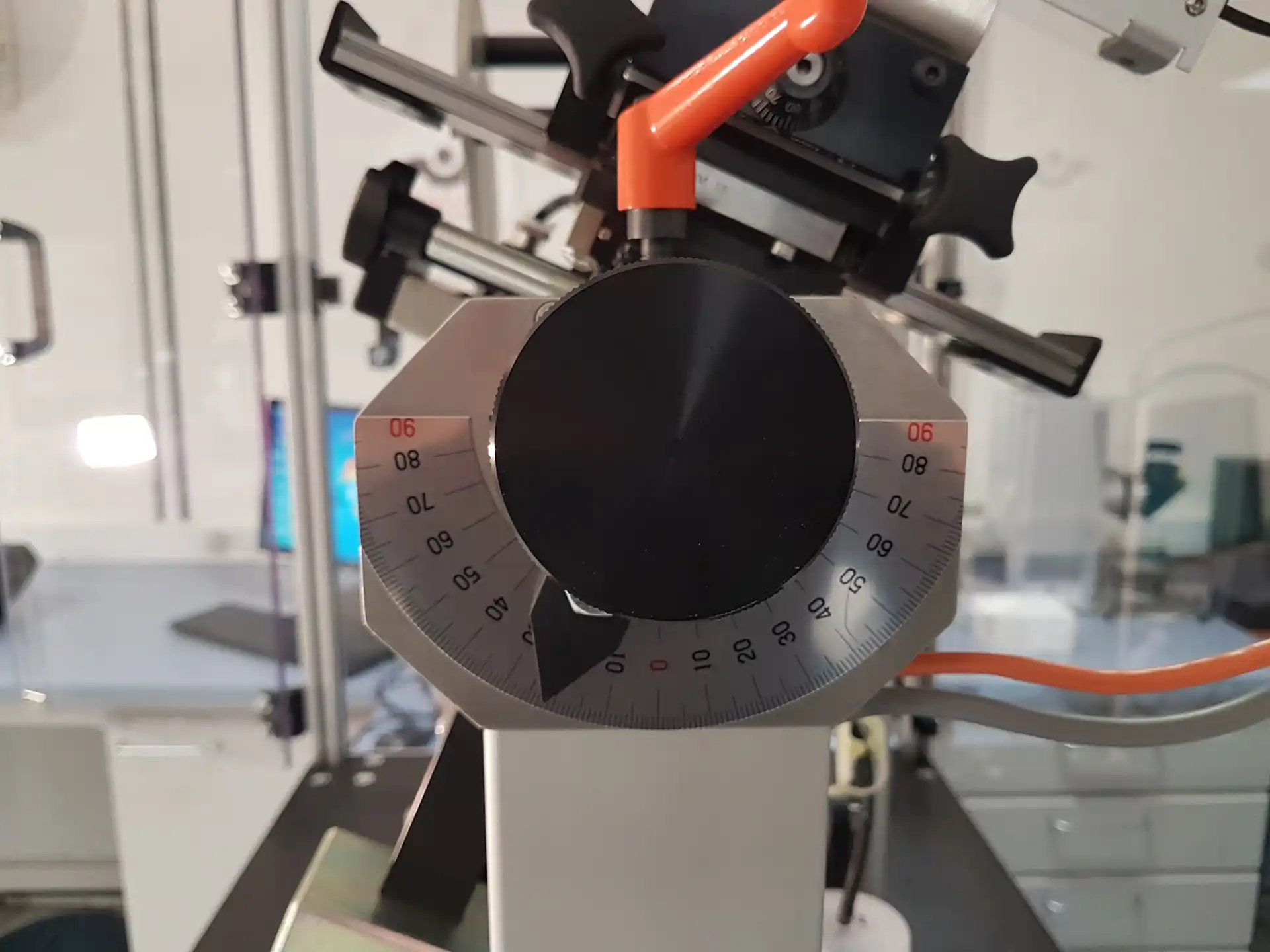

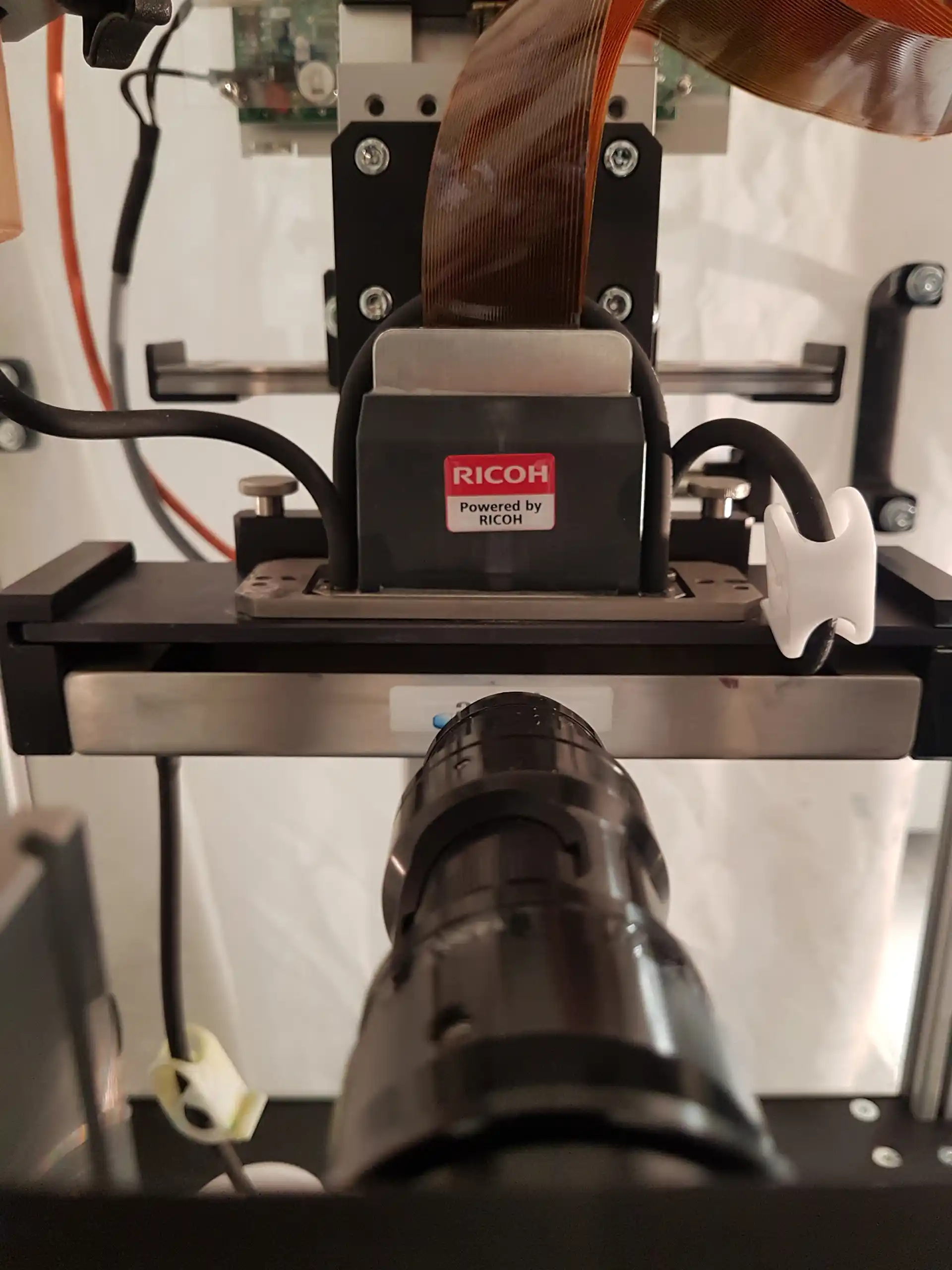

- Ein Hebelarm, an dem der Kopf befestigt ist: Visualisierung der Düsenplatte sowohl horizontal (0°) als auch vertikal (90°).
| Arten von Flüssigkeiten |
Alle Arten von Flüssigkeiten |
| Anzahl der Druckköpfe | 1 Druckkopf |

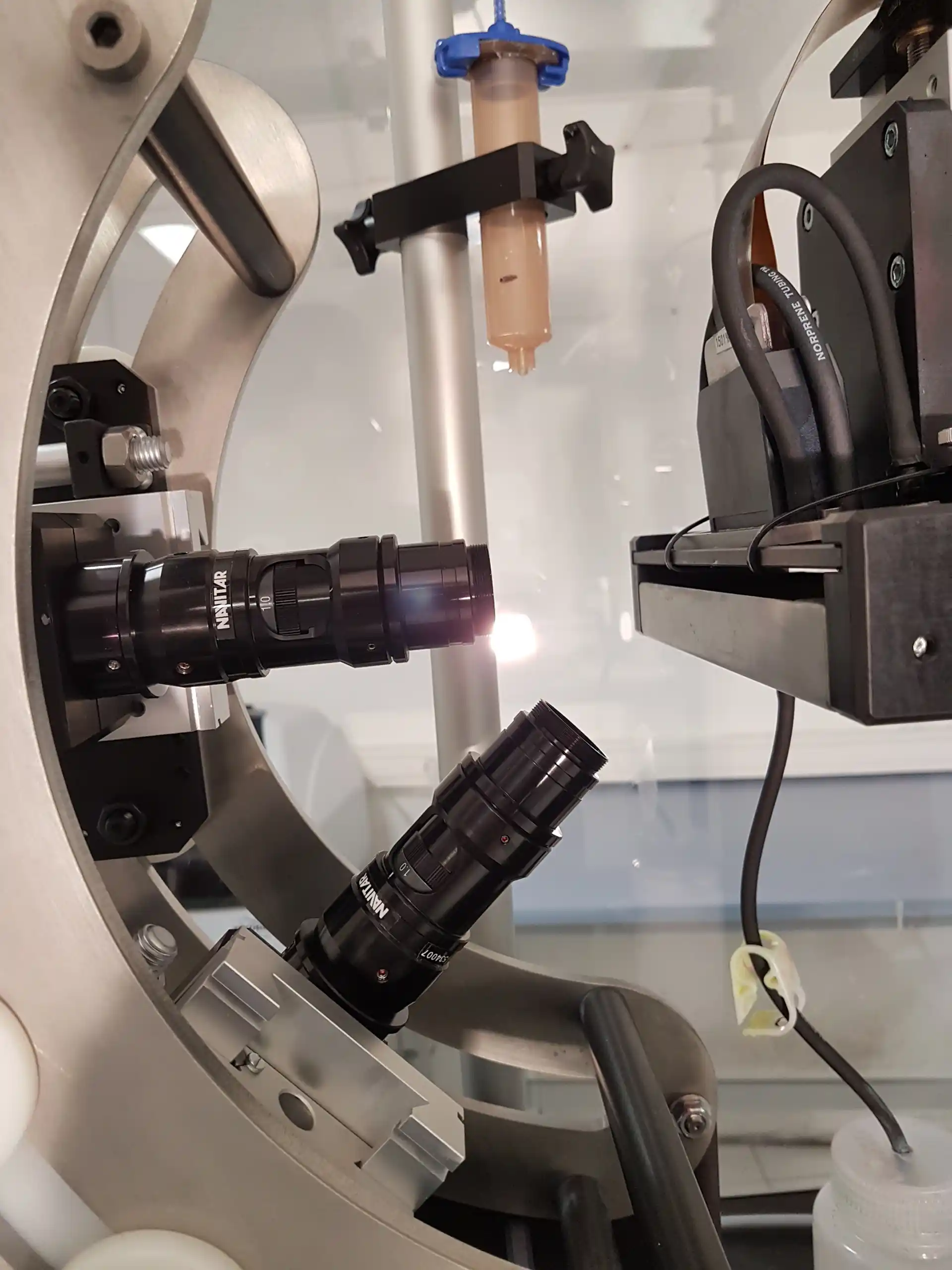

| Anzahl der Kameras | 2 Kameras: eine standardmäßig, eine optional |
| Daten der Kamera | 1288 x 960 Pixel, max. 42 fps, Pixelgröße 3.75 x 3.75μm, Gigabit Ethernet, Fokussierhilfe-Tool |
| Ziele | 1 - 6 Mikrometer pro Pixel |
| Betrachtungswinkel | System, das die Darstellung von Winkeln von 0 bis 90° ermöglicht. Fähigkeit, alle Winkel anzuzeigen: horizontal, vertikal und Zwischenwinkel. |
| Analyse von Tropfen | Die Möglichkeit, mehrere Tropfen gleichzeitig zu analysieren, bietet eine kontinuierliche und detaillierte Überwachung jedes einzelnen Tropfens. |
| Lichtquelle | Stroboskopische LED, variable Intensität |
| Sammeln von Daten | Sammlung der Daten im CSV-Format, das den Export in Excel ermöglicht. |
| Lernumgebung | Polycarbonat mit 4 Türen |
| Format des Bildes | TIFF |
| Energie | 220V ; 50-60 Hz |
| Optionen |
Lernumgebung, Kopfverschiebung, zweite Kamera |
